176平米美式一層農村別墅設計圖紙及外觀效果圖

美式一層 14x16.5米一層長14米寬16.5米

分享到：

￥998

本案簡介： 176平米美式一層農村別墅設計圖紙及外觀效果圖

圖片屬性

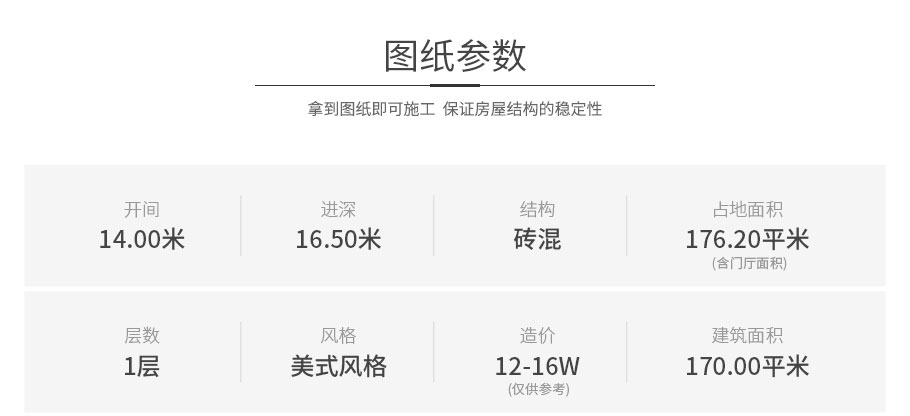

風格：美式	層數：一層	結構形式：磚混結構	圖紙編號：YH-A-1009
開間：14米	進深：16.5米	占地面積：176.2平方米	建筑面積：170平方米

圖紙內容

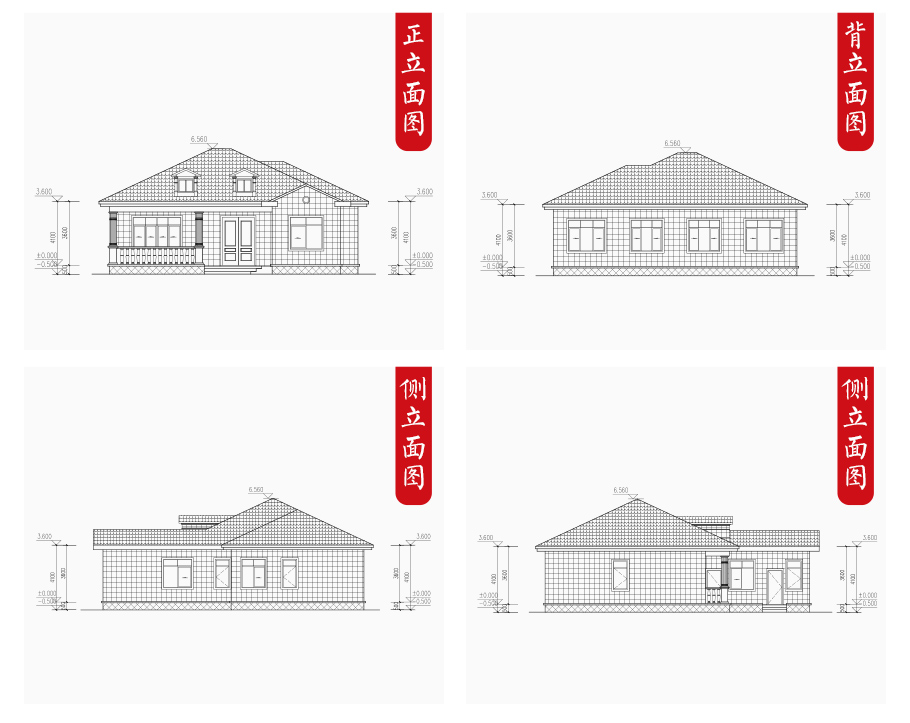

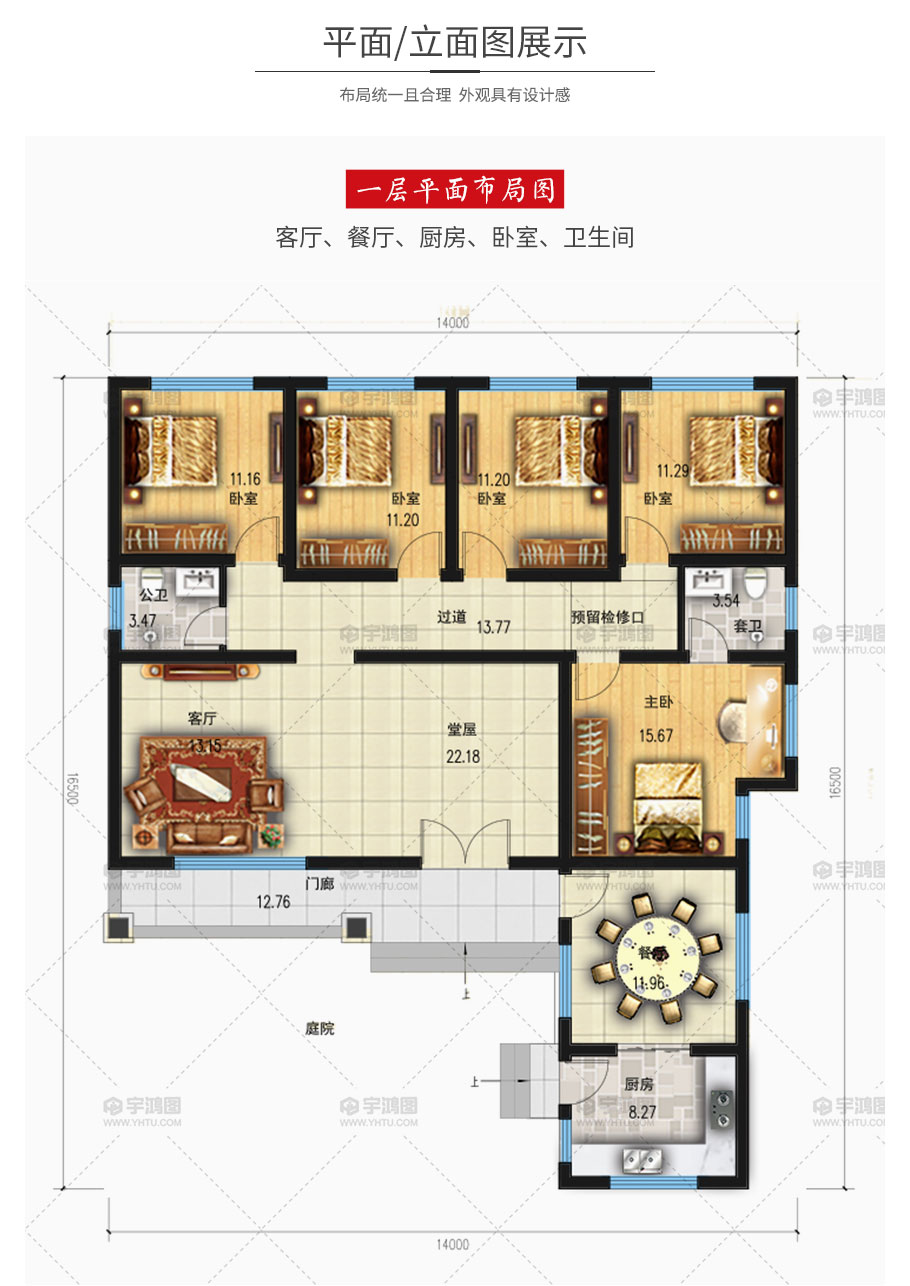

建筑圖：	建筑平面圖：一層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一
給排水圖：	樓層給排水平面圖：一層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
