142平三層中式帶庭院別墅設計圖

中式帶庭院 142平三層長13.4米寬15米

分享到：

￥1980

建筑層數：三層
結構形式：框架結構
開間尺寸： 13.4米
進深尺寸： 15米
占地面積： 142平方米
建筑面積： 318平方米
建筑風格：中式
主體造價：38~42萬（僅供參考）

本案簡介：本戶型為142平三層新中式帶庭院別墅設計圖，占地142平方米，這棟古色古香的帶庭院別墅，屋頂采用傳統中式屋頂?shù)脑O(shè)計形式，給人宏大的氣勢，連廊與庭院的結合，整個建筑又透露出清新淡雅、詩情畫意之感。別墅左右留有庭院，視野開闊，庭院開敞，可活動、休閑、停車，種樹。

圖片屬性
風格：中式	層數：三層	結構形式：框架結構	圖紙編號：YH-A-3048
開間：13.4米	進深：15米	占地面積：142平方米	建筑面積：318平方米

圖紙內容

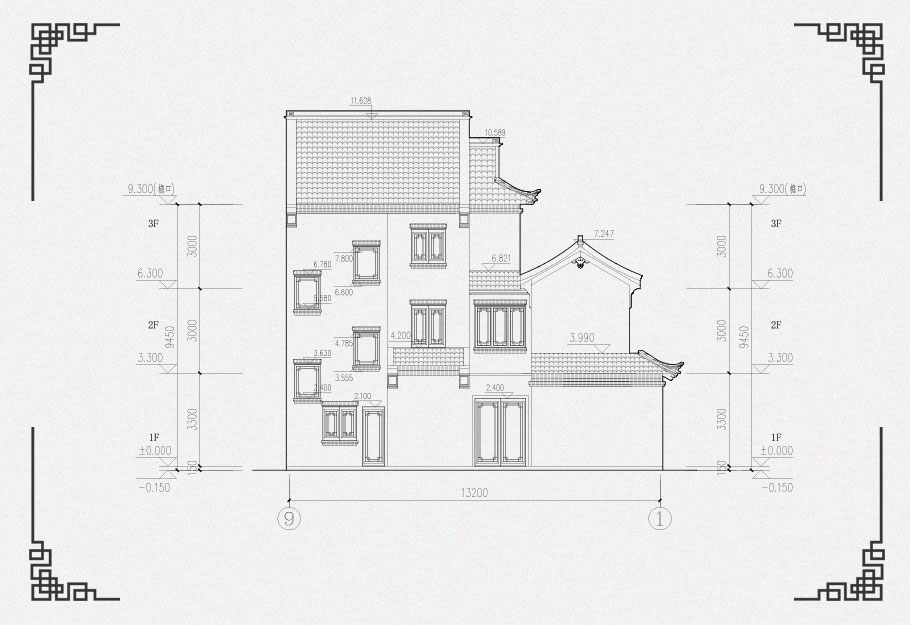

建筑圖：	建筑平面圖：一層平面圖，二層平面圖，三層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，三層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，二層梁平法施工圖，三層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，二層板平法施工圖，三層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一，坡屋面施工說明圖二，坡屋面施工說明圖三
給排水圖：	樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖，三層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，二層插座平面圖，三層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，二層照明平面圖，三層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
